Les fichiers de contenu et les écrans utilisés dans les réseaux d'affichage numérique ont un format et une résolution fixes. Produits Broadsign Control peut gérer le contenu pour utiliser la taille d'écran maximale disponible sans étirer ni déformer les images à l'écran.
Les fichiers image et vidéo se présentent sous différents formats et rapports hauteur/largeur. Les écrans qui lisent ces fichiers multimédias existent également dans différents formats d'image. Pour prendre des décisions éclairées concernant le format d'image du contenu à utiliser, un examen des normes courantes est une étape utile.

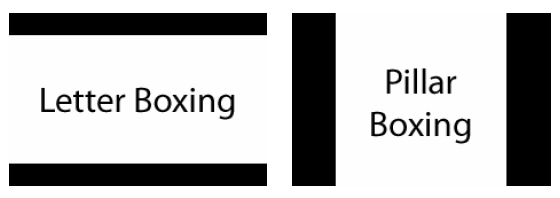

Grâce à une gestion appropriée de l'affichage et du contenu, vous pouvez éviter d'étirer le contenu et vous assurer qu'il correspond à la mise en page de votre écran sans ajouter de bandes noires en haut ou en bas de celui-ci. La présence de barres noires est appelée « effet de bandes noires latérales » ou « effet de bandes noires horizontales ». Voir Ajustement de la taille du contenu.
Le tableau suivant présente une liste des dimensions courantes que l'on peut observer (le ratio représente le rapport largeur/hauteur de l'image, de la vidéo ou de l'écran) :
| Résolution (pixels) | Rapport | Format |
|---|---|---|
| 640 × 480 | 4:3 | VGA |
| 720 × 480 | 3:2 | DV NTSC/VGA |
| 768 × 576 | 4:3 | PAL |
| 800 × 600 | 4:3 | SVGA |
| 854 × 480 | 16:9 | XGA |
| 1024 × 576 | 16:9 | XGA |
| 1024 × 768 | 4:3 | XGA |
| 1152 × 864 | 4:3 | Écran PC grand format |
| 1280 × 720 | 16:9 | Téléviseur HD 720p |
| 1280 × 960 | 4:3 | SXGA |
| 1366 × 768 | 16:9 | XGA large |
| 1920 × 1080 | 16:9 | Téléviseur HD 1080p |
Le comportement de la sélection de la copie publicitaire dans Broadsign Control, en particulier lors de l'utilisation de plusieurs bundles avec diverses copies publicitaires et une géométrie en pourcentage, est dicté par la logique de correspondance du Lecteur, qui priorise l'orientation spécifiée dans la configuration du Lecteur.
Comportement clé
Lorsque la géométrie et l'orientation d'un écran sont définies en utilisant uniquement la géométrie en pourcentage, Broadsign Control Player tente de sélectionner les copies publicitaires qui correspondent le mieux aux paramètres d'orientation et de géométrie spécifiés.
Scénario spécifique : Géométrie portrait et verrouillage de l'orientation
Dans les scénarios où une partie de jour est configurée pour avoir une largeur inférieure à sa hauteur (géométrie Portrait, par exemple, 40 % de largeur × 60 % de hauteur) et que l'orientation est explicitement définie sur une position fixe (par exemple, « Left-Right »), le Lecteur présente le comportement spécifique suivant :
- Priorité à la correspondance de la géométrie – Le Lecteur ne retournera pas automatiquement la géométrie du contenu, c'est-à-dire qu'il n'effectuera pas de double retournement ni ne tentera de trouver le meilleur ajustement en faisant pivoter le contenu.
-
Géométrie en pixels du cadre et du bundle – Pour la géométrie en pixels du cadre et du bundle, le Lecteur essaiera toujours de trouver le contenu qui correspond le mieux à ladite géométrie, mais ce faisant, il ignorera toutes les informations sur la géométrie et l'orientation provenant de la partie de jour.
- Sélection de la copie publicitaire – Le Lecteur sélectionnera spécifiquement les copies publicitaires Portrait si elles sont disponibles, car celles-ci correspondent directement à la géométrie Portrait définie de la partie de jour. Si le Lecteur ne parvient pas à trouver une copie publicitaire portrait dont les dimensions sont bonnes, il reviendra par défaut à la copie publicitaire ayant l'identifiant le plus bas, qui pourrait être une copie publicitaire Paysage.
- Changement par rapport au comportement antérieur – Auparavant, le Lecteur aurait pu tenter une approche du « meilleur ajustement » et sélectionner des copies publicitaires Paysage si une partie de jour d'un Lecteur avait une géométrie Portrait et une orientation gauche/droite, car il effectuait un double retournement de la géométrie.

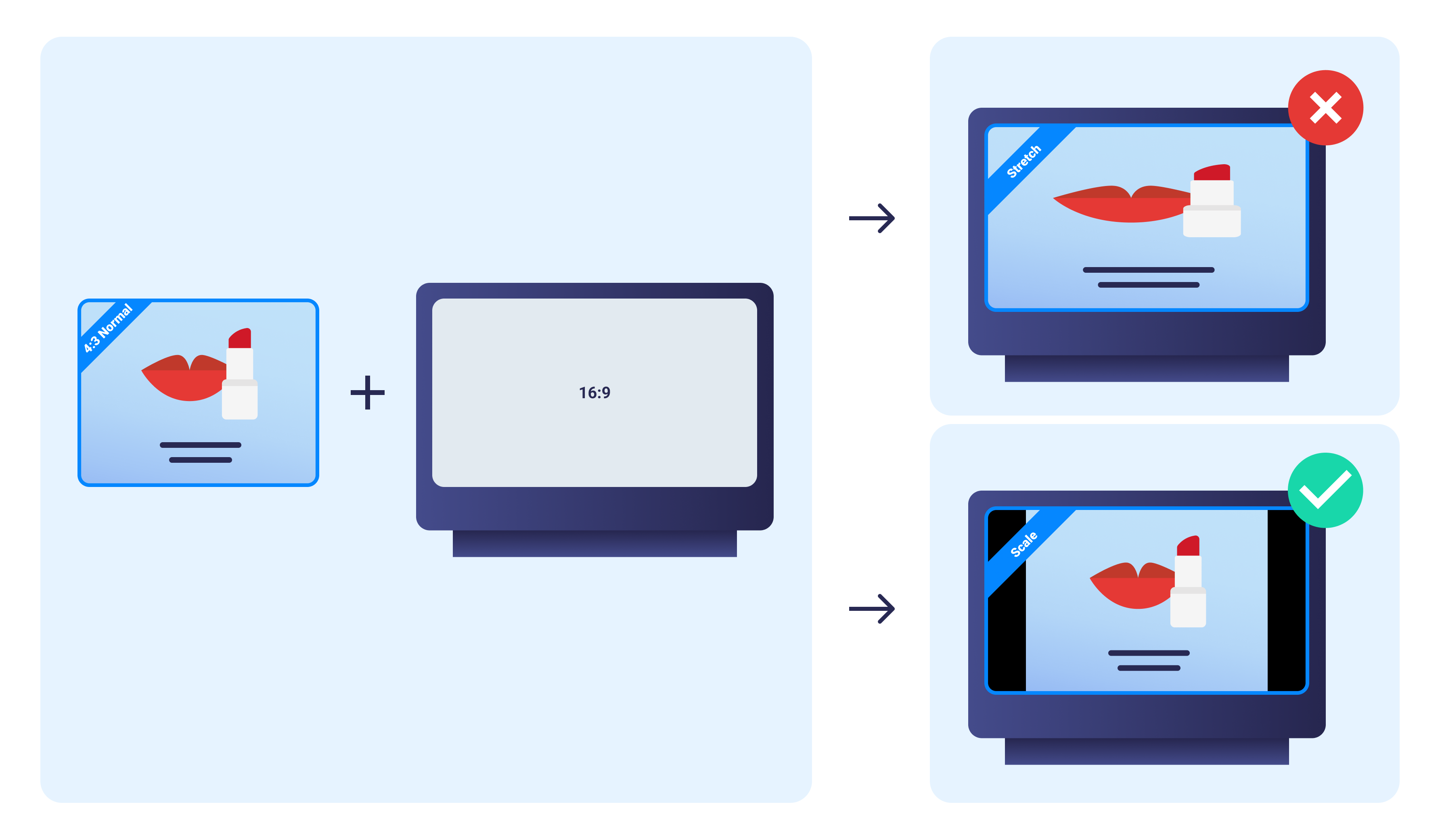

Broadsign Control redimensionnera la copie publicitaire sans modifier son format afin d'obtenir un affichage optimal dans le cadre. Par exemple, lorsque du contenu 4:3 est lu sur des écrans 16:9, deux bandes noires apparaissent de chaque côté (pillar boxing), et inversement lorsque du contenu 16:9 est lu sur des écrans 4:3, Broadsign Control Player ajoutera deux barres en haut et en bas de l'écran (letterbox).
Cela garantit que vos copies publicitaires ne sont jamais déformées ou étirées, comme le montre l'image suivante :

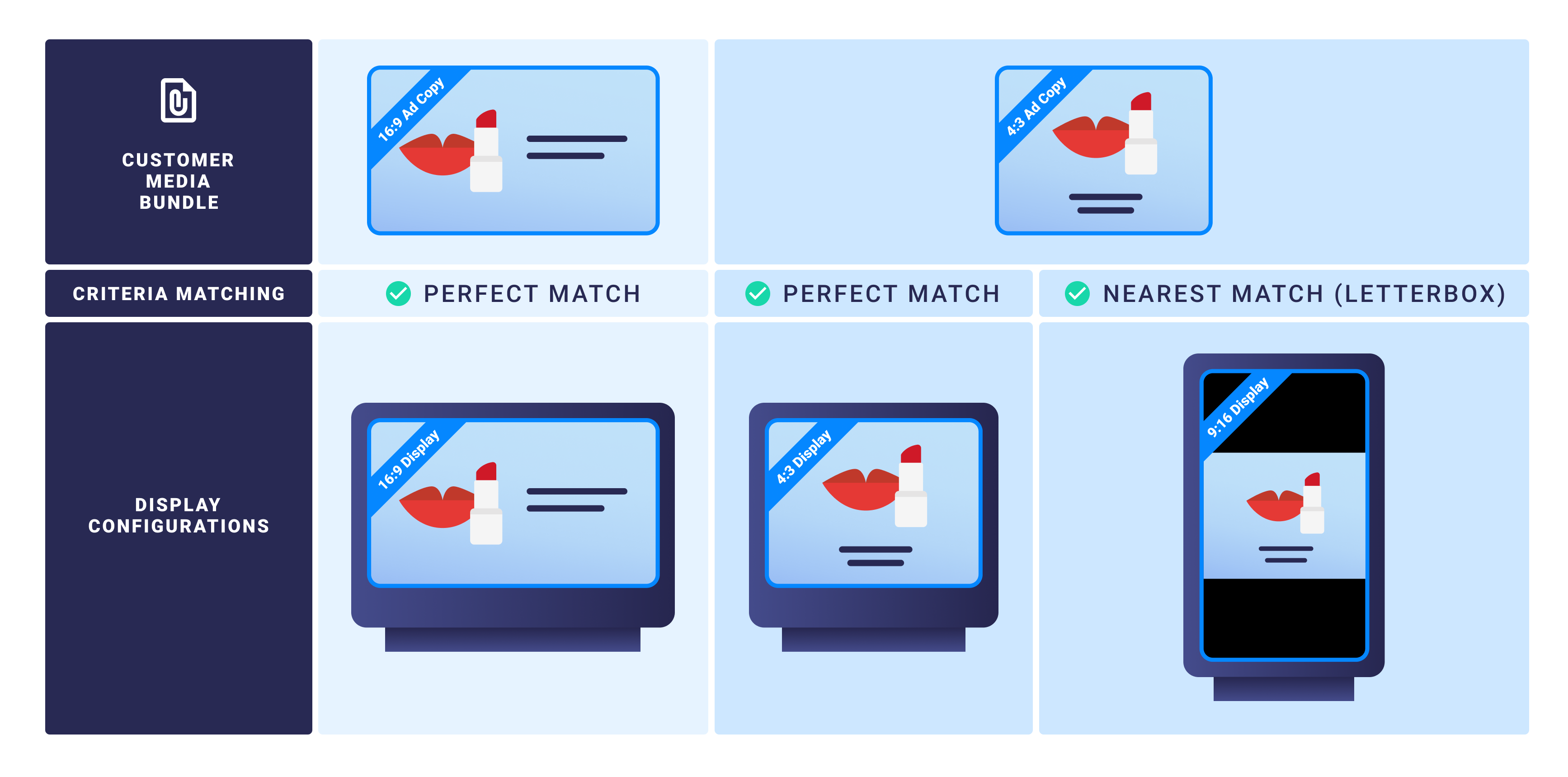

Les bundles permettent à l'utilisateur de placer des copies publicitaires de résolutions différentes, pour différentes dimensions d'écran et différents formats d'image, dans un réseau d'affichage numérique.

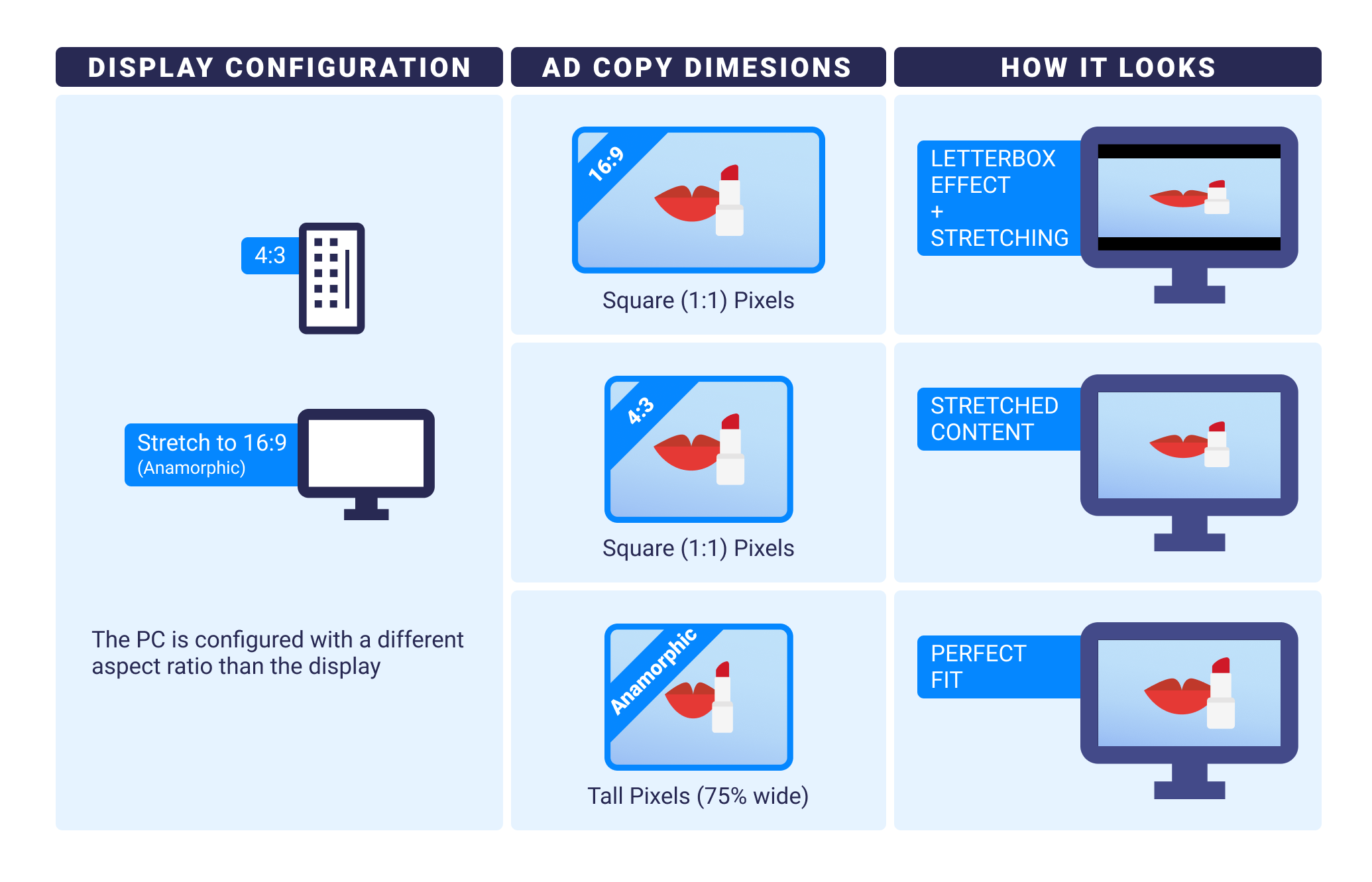

L'utilisation d'un écran anamorphique 16:9, avec une résolution de 1024 x 768, peut entraîner une distorsion des fichiers image. Vous pouvez corriger ces distorsions en créant du contenu au format anamorphique 1024x768.
Note : Il s'agit d'une situation exceptionnelle que la fonctionnalité de bundle ne peut pas gérer.

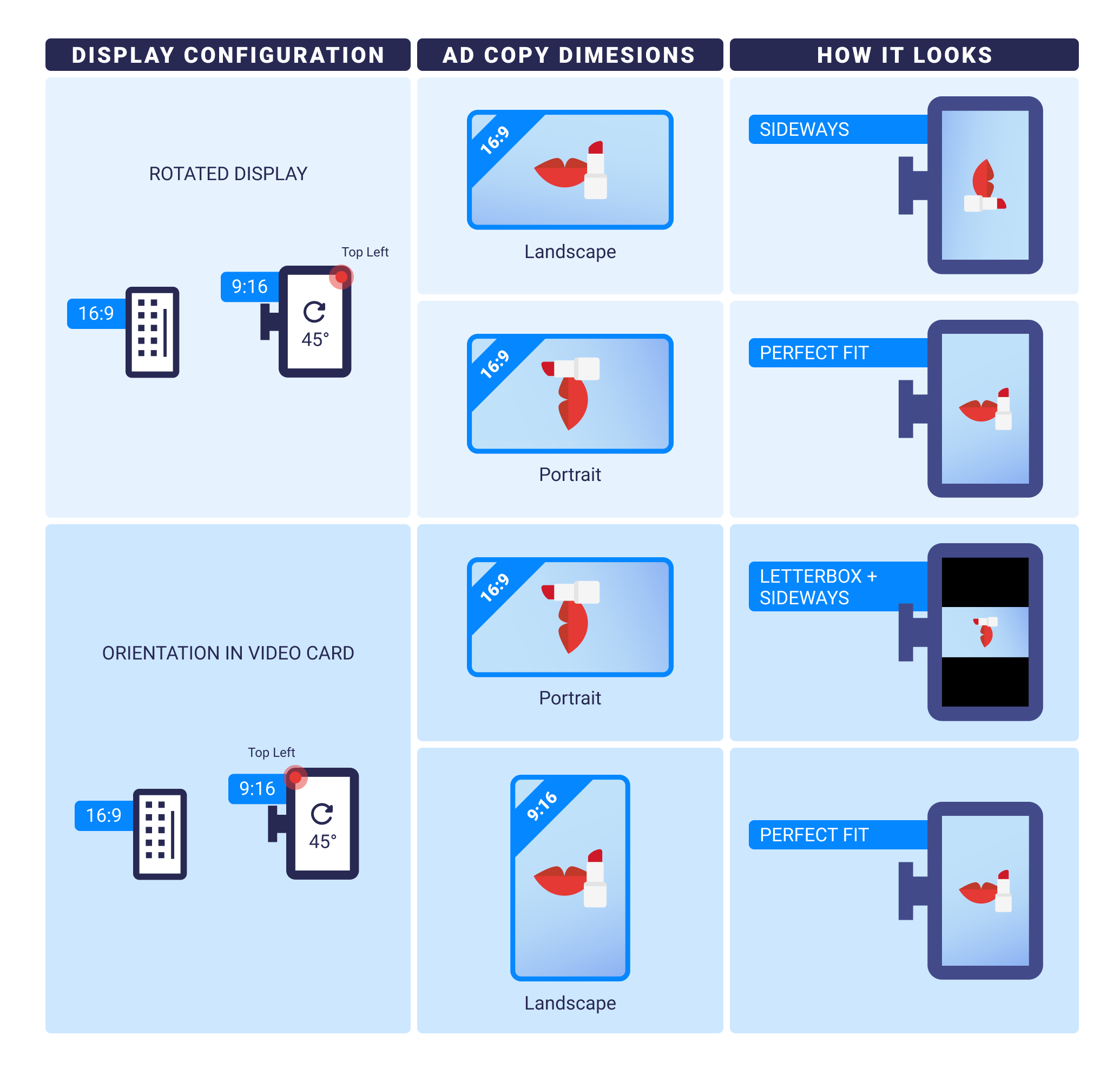

Les écrans peuvent être configurés en orientation portrait ou paysage. Le lecteur affichera le contenu à l'écran comme le montre l'image suivante.

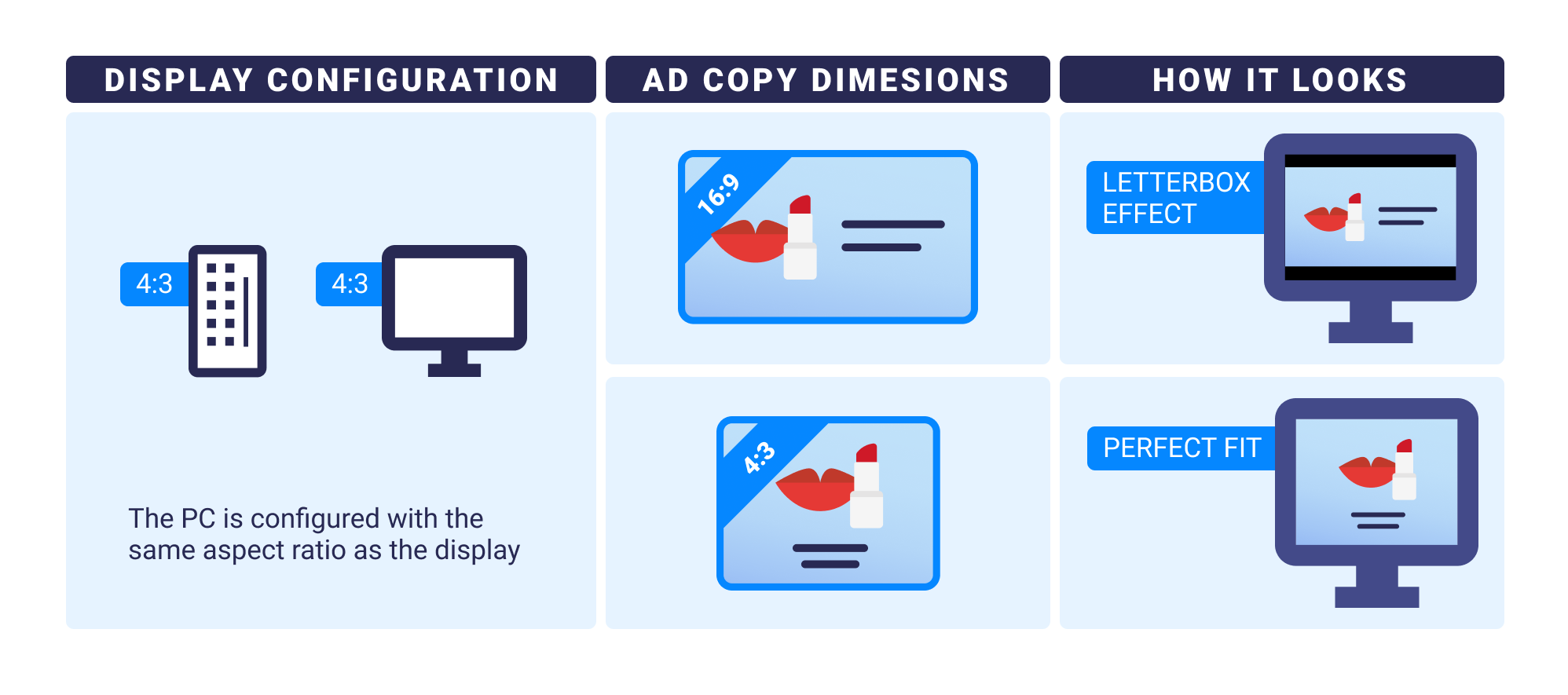

Si vous rencontrez toujours des problèmes, assurez-vous d'utiliser la taille d'écran maximale disponible.
Pour un affichage correct, les ressources suivantes doivent être correctement configurées :
- Cadre dans l'unité d'affichage/la part de jour – Assurez-vous que votre cadre cible est configuré en plein écran afin que la totalité de l'écran physique soit utilisée. Cela vous permettra d'éliminer les problèmes de taille d'image lors du débogage des paramètres d'écran liés aux incidents d'affichage. Dans le cadre ou la partie de jour souhaité, assurez-vous qu'une seule image soit créée et qu'elle utilise 100 % de la largeur et de la hauteur, l'option « In Pixels » étant décochée.
- Taille de copie publicitaire – La taille réelle de la copie publicitaire doit être vérifiée à l'aide d'un logiciel de retouche d'images afin de s'assurer qu'elle correspond bien aux dimensions attendues (largeur x hauteur).
- PC du lecteur – Assurez-vous que la carte vidéo du PC peut effectivement afficher la résolution attendue (L x H).
- Résolution du moniteur – Dans les paramètres du moniteur, assurez-vous que la résolution est correctement configurée. Lorsque du contenu 4:3 est lu sur des écrans 16:9, deux bandes noires apparaissent de chaque côté (pillar boxing). Il ne suffit pas que les dimensions physiques du moniteur soient largeur x hauteur; les paramètres du moniteur doivent également correspondre à ces valeurs largeur x hauteur. Une autre possibilité est que la carte vidéo ne puisse pas envoyer un signal L x H compatible avec l'écran. Vous pouvez le vérifier en regardant le bureau Windows et en voyant si l'image est tronquée de la même manière que dans le lecteur.
