Contrôle des appareils

Pour ajouter une période de contrôle de périphérique :

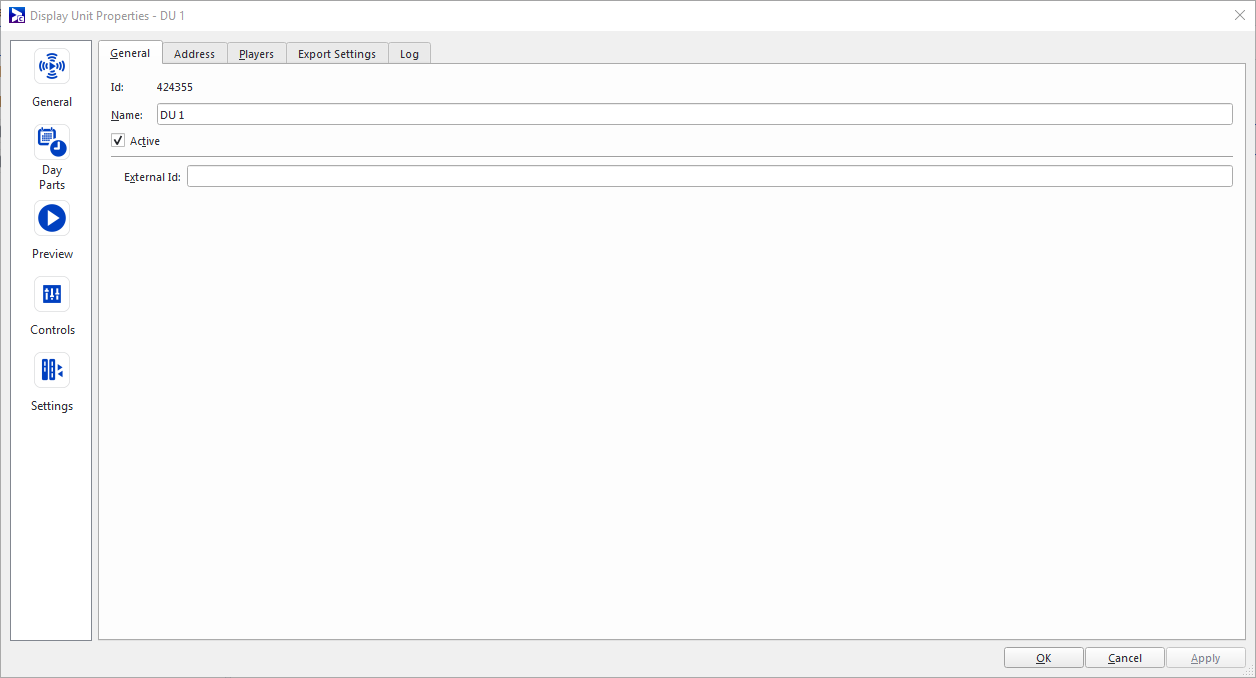

1. Sélectionnez une unité d’affichage et ouvrez ses propriétés. Voir Modifier les propriétés de l'unité d'affichage.

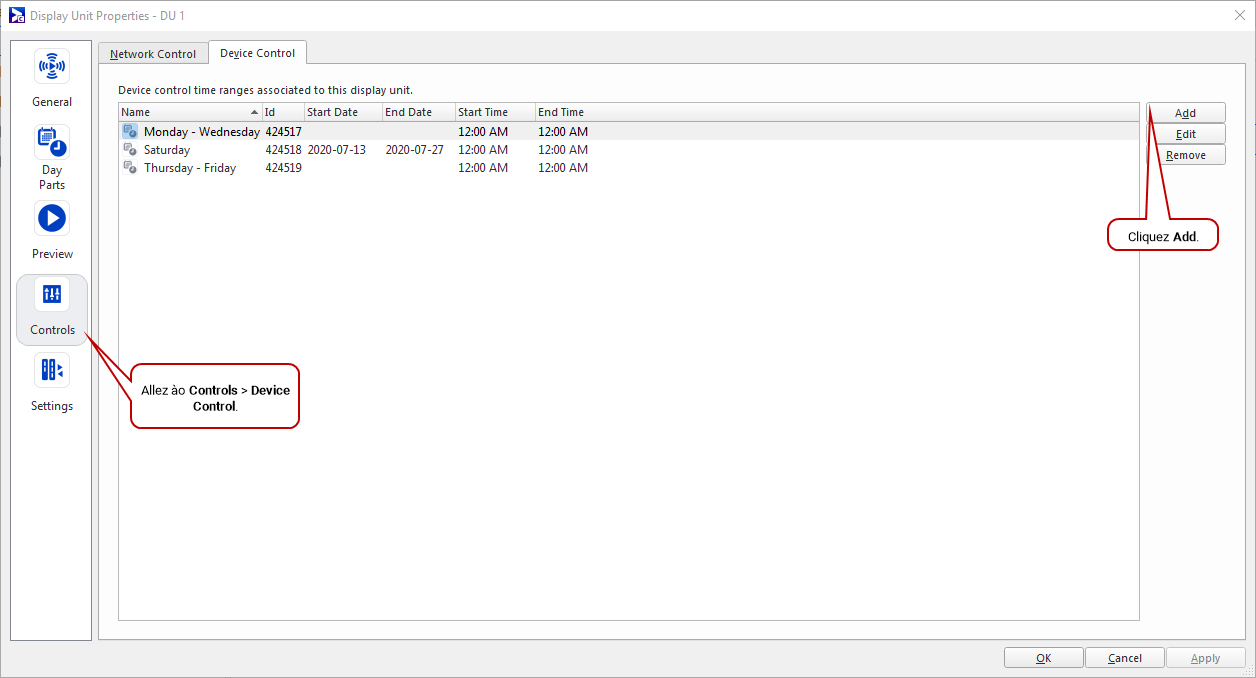

2. Accédez à Controls > Device Control.



3. Cliquez sur Add. L'assistant Add Time Span Wizard s'ouvre.

Par défaut, l’assistant Add Time Span Wizard contient les pages suivantes :

• Welcome – Nommez la durée de contrôle de l’appareil.



• Date Range – Spécifiez la date de début et de fin de la période, si vous le souhaitez.



• Day of Week Mask – Spécifiez les jours de la semaine pour lesquels le contrôle de l’appareil sera actif, si vous le souhaitez.



Les propriétés de durée de contrôle des périphériques contiennent de nombreuses options que vous pouvez configurer.

• Port de communication
• Moment de calme
• Valeur de l'opération
• Durée de l'opération
• Gestion des erreurs
• Luminosité automatique
• Seuils de température
• Nombre de capteurs de température
• Surveillance

Port de communication

Les opérations de contrôle des périphériques sont exécutées en envoyant des commandes aux périphériques d'affichage via une interface matérielle, généralement RS-232.

L'attribut « Communication Port » dans Broadsign Control Player spécifie quel port de communication matériel sur le PC de lecture est connecté au périphérique d'affichage pour l'envoi de commandes.

Pour contrôler plusieurs moniteurs, vous pouvez utiliser plusieurs ports COM sur Broadsign Control Player, chacun connecté à un périphérique d'affichage différent.

En cas d'échec d'une opération sur l'un des moniteurs, Broadsign Control Player utilise ses routines de gestion des erreurs, comme détaillé dans Gestion des erreurs.

Sur les systèmes Linux, le port de communication est identifié comme « /dev/ttyS0 » ou « /dev/ttySx » (où x est 0, 1, etc.), selon le port spécifique utilisé.

Moment de calme

La valeur Quiet Time dans l'onglet Settings de la boîte de dialogue Device Control Operation Properties définit un délai, en secondes, pour toute opération future à appliquer au périphérique après l'exécution de l'opération en cours.

Valeur de l'opération

Chaque opération pouvant être envoyée à un périphérique d'affichage doit être envoyée avec une valeur correspondante, qui est définie dans l'onglet Settings de la boîte de dialogue Device Control Operation Properties. Par exemple, une opération Set Power peut avoir une valeur « On » ou « Off », signifiant respectivement allumer ou éteindre l'écran, tandis que la valeur d'une opération Set Channel serait le canal sur lequel l'appareil doit être réglé.

Durée de l'opération

Les paramètres de synchronisation pour les opérations de surveillance des périphériques peuvent être modifiés dans l'onglet Time de la boîte de dialogue Device Control Operation Properties. Pour les opérations quotidiennes, c'est-à-dire les opérations programmées pour être effectuées à une heure précise chaque jour, cet onglet affiche l'heure de la journée à laquelle l'opération doit avoir lieu. Pour les opérations répétitives, cet onglet permet de définir une plage horaire quotidienne limitée dans laquelle répéter l'opération ainsi que l'intervalle de temps constant entre chaque répétition.

Gestion des erreurs

Lorsqu'une opération de contrôle de périphérique échoue, un incident de lecture est déclenché et signalé à Broadsign Server. Les contacts associés à l'incident reçoivent des notifications par e-mail pour les informer de l'événement.

Par exemple, des défaillances opérationnelles peuvent survenir dans divers scénarios, tels que :

• Tentative d'activation de l'alimentation lorsque l'appareil est éteint.
• Tentative de mise sous tension alors que l'appareil est déjà allumé.
• Tentative d'assertion d'un canal lorsque l'appareil est sur un canal différent.

L'onglet Error Handling dans Broadsign Control Player vous permet de programmer des actions supplémentaires lorsqu'une opération de contrôle de périphérique échoue.

Quatre actions supplémentaires peuvent être configurées :

• Content Stoppage : Interrompez l'affichage du contenu jusqu'à ce que l'incident soit résolu pour maintenir l'exactitude des rapports de preuve de diffusion pour les répétitions de copie publicitaire.
• Retry Attempts : Spécifiez le nombre de fois où réessayer l'opération de contrôle de périphérique avant de la considérer comme ayant échoué. Les gestionnaires d'erreurs sont exécutés à chaque nouvelle tentative, les octets sont vidés du tampon de commande s'il est configuré ainsi et un temps de silence est observé. Une fois que toutes les tentatives ont été épuisées et que l'opération de contrôle des périphériques n'a pas abouti, un incident est enregistré.
• Follow-up Operation : Programmez une opération de contrôle de périphérique de suivi pour résoudre la panne. Par exemple :
  • Si une opération « Assert Power On » échoue, une suite logique pourrait être une opération « Set Power On ».
  • Si une opération « Assert Channel » pour le canal trois échoue, l'opération de suivi pourrait être une opération « Set Channel » pour le canal trois.
• Screen Buffer Clearing : Effacez éventuellement le tampon d'écran après une opération ayant échoué à l'aide de l'option « drain bytes », utile pour les appareils qui envoient des données supplémentaires en cas d'erreur.

Voir aussi Gestion des erreurs.

Luminosité automatique

Vous pouvez combiner Query Luminosity et Set Brightness pour limiter automatiquement la luminosité d'un écran en fonction de la luminosité ambiante de l'environnement dans lequel l'écran est installé. Cela permet à l'écran de réduire automatiquement sa luminosité lorsqu'il fait sombre, par exemple la nuit ou lorsqu'il y a une épaisse couverture nuageuse.

Pour utiliser la luminosité automatique, créez une opération « Set Brightness » qui se répète à la fréquence à laquelle vous souhaitez que la luminosité soit limitée. Dans les paramètres de luminosité automatique, vous devez faire correspondre les plages de valeurs de luminosité (renvoyées par Query Luminosity) et définir un niveau de luminosité d'affichage correspondant.

Vous pouvez également lier le réglage de la luminosité à la surveillance de la température comme expliqué dans Seuils de température.

Seuils de température

Lorsque vous utilisez l'opération Query Temperature de l'appareil, vous récupérez en fait la valeur de température d'un capteur de température. Cela peut vous aider à observer si votre écran sort de ses niveaux de température de fonctionnement sûrs. Si vous la combinez avec Luminosité automatique, cette fonctionnalité peut réellement prolonger la durée de vie de votre écran.

Pour définir les seuils de température, vous devez créer une opération de contrôle de périphérique Query Temperature. En fonction des valeurs renvoyées par la requête de température, vous pouvez spécifier un seuil d'avertissement et un seuil critique. Les valeurs de température inférieures au seuil d'avertissement sont considérées comme « saines » et supérieures au seuil critique sont considérées comme critiques. Les températures entre avertissement et critique sont considérées comme « avertissement ».

Vous pouvez également surveiller la température à l'aide de plusieurs capteurs de chaleur comme expliqué dans Nombre de capteurs de température. Dans ce cas, vous devez saisir une liste de valeurs dans l'opération Query Temperature qui correspond à une liste de codes hexadécimaux définis dans le profil de configuration, par exemple « Query Temperature » valeur 1, valeur 2 et valeur 3 pour trois capteurs distincts.

Nombre de capteurs de température

L'opération de contrôle de l'appareil Query Temperature vous permet d'interroger plusieurs capteurs s'ils se trouvent sur le même port de communication. Dans le profil de configuration, vous spécifiez plusieurs commandes hexadécimales Query Temperature ciblant un capteur particulier à l'aide de l'identifiant unique du capteur. Dans les seuils de température, vous pouvez spécifier qu'un nombre minimum de capteurs ont dépassé le seuil avant qu'il puisse être considéré comme dépassé, par exemple si 3/5 moniteurs sont au-dessus de l'avertissement, l'affichage ne sera considéré dans un état d'avertissement que si les seuils sont définis pour exiger un « Seuil de nombre de capteurs » de 3 ou moins.

Surveillance

L'onglet Monitoring de la boîte de dialogue Device Control Operation Properties vous permet d'associer des seuils d'incident à vos opérations de contrôle des périphériques, ce qui vous aidera à traiter rapidement tout problème pouvant survenir. Gardez à l’esprit que tous les seuils d’incident définis au niveau de l’opération de contrôle des périphériques remplaceront tous les seuils d’incident applicables au niveau du domaine.

Vous pouvez associer un seuil d'incident à votre opération de contrôle de périphérique en cliquant sur le bouton Add dans l'onglet Monitoring. Cela fera apparaître l'assistant Add Incident Threshold, qui vous permettra de sélectionner le type d'incident à l'aide de la liste déroulante et de définir les options d'escalade du seuil. Le seuil d’incident qui peut être défini sur cette ressource est Display – Device Error.

Il existe deux types d’opérations de contrôle des appareils :

• Opérations quotidiennes – Les opérations quotidiennes sont effectuées chaque jour actif de la période à une heure précise. Par exemple, une opération de mise sous tension peut être configurée pour se produire tous les jours à 9 h et une opération de mise hors tension tous les jours à 17 h.
• Opérations répétitives – Les opérations répétitives sont effectuées à un intervalle de temps fixe constant, quel que soit le temps. Par exemple, une instruction Assert Power On, qui vérifie que l'appareil est allumé, peut être programmée pour être envoyée toutes les cinq minutes.

Pour ajouter un type d’opération de contrôle de périphérique :

1. Sélectionnez une unité d’affichage et ouvrez ses propriétés. Voir Modifier les propriétés de l'unité d'affichage.



2. Accédez à Controls > Device Control.



3. Sélectionnez une plage horaire de contrôle de périphérique, puis cliquez sur Edit. La boîte de dialogue Time Span Properties s'ouvre.



4. Accédez à Operations.
5. Dans la section Daily Operations ou la section Frequent Operations, sélectionnez Add. L'assistant Add Device Control Operation Wizard s'ouvre.

Par défaut, l'assistant Add Device Control Operation Wizard contient les pages suivantes :

• Device Control Operation Type – Sélectionnez l’un des types pris en charge.



  Opération	Description
  Set Power	Allumer ou éteindre l'écran.
  Assert Power	Vérifier que l'écran est allumé ou éteint.
  Assert Channel	Vérifier que la chaîne est activée ou désactivée.
  Change Channel	Changer de canal.
  Assert Input	Vérification du type d'entrée (par exemple, HDMI).
  Change Input	Changer le type d'entrée.
  Set Volume	Réglage du niveau de volume (voirSeuils de volume).
  Set Contrast	Réglage du niveau de contraste.
  Set Brightness	Réglage du niveau de luminosité (voir Luminosité automatique).
  Query Temperature	Évaluation du niveau de température (voir Seuils de température et Nombre de capteurs de température).
  Query Luminosity	Évaluation du niveau de luminosité.
  Query Volume	Évaluation du niveau de volume (voir Seuils de volume).
  Contrôle des appareils	Pour les commandes personnalisées (par exemple, l'initialisation).

• Device Control Operation Communication Port – Sélectionnez le port de communication à utiliser :

  • Serial – Vous devrez sélectionner le port de communication.



  • TCP – Choisissez entre :
  • Utilisez le premier service TCP défini.

  • Utilisez un service TCP spécifique (fournissez le nom d'hôte/IP et le numéro de port).



  • Time of the Day – Sélectionnez l’heure de la journée à laquelle l’opération doit avoir lieu.



  • Value – La valeur du contrôle de l'appareil, par exemple, si vous ajoutez une opération qui contrôle le volume, vous pouvez la définir sur « 77 ».
