Écrans LED - Différents formats d'image (Configuration avec cadre uniquement)

Si vous souhaitez qu'une partie du flux du lecteur s'affiche à l'écran, vous devez effectuer une configuration spécifique dans Broadsign Control Administrator.

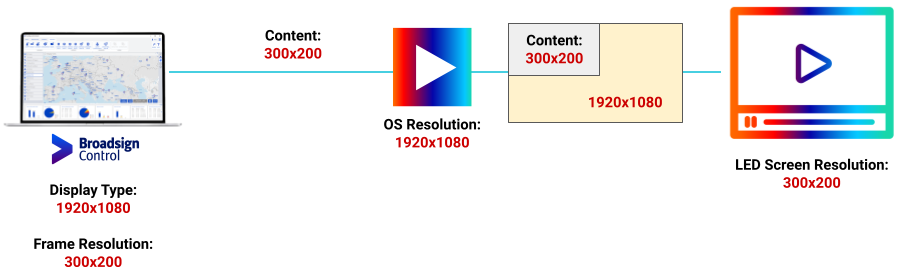

Exemple : Supposons que votre contenu vidéo soit initialement en 1920x1080, mais que vous souhaitiez afficher uniquement la partie supérieure gauche de votre vidéo pour une résolution de 300x200.

Prérequis

Avant de configurer cette fonctionnalité, assurez-vous d’être familiarisé avec les éléments suivants :

• Types d'affichage
• Unités d'affichage
• Cadres
• Réservation de campagne

Flux de travail

De manière générale, la procédure de configuration d'un écran LED avec différentes résolutions est la suivante :

1. Ajouter un type d'affichage
2. Ajouter une unité d'affichage
3. Configurer un cadre
4. Réserver une campagne

Les types d'affichage décrivent les caractéristiques d'affichage du matériel d'écran utilisé sur le réseau. Lorsque vous créez une unité d'affichage, vous devez lui attribuer un type d'affichage. Le type d'affichage indique la résolution d'affichage utilisée par le matériel, ainsi que son orientation.

Pour plus de détails sur les types d'affichage, voir Types d'affichage.

Pour ajouter un type d'affichage :

1. Parmi les onglets de ressources situés à gauche, sélectionnez Display Types.
2. Dans le ruban « Network Setup », cliquez sur l'icône Display Type.



3. Dans la boîte de dialogue Select a folder, sélectionnez Display Types.



4. Cliquez sur OK.

L'assistant Add Display Type Wizard s'ouvre.

5. Saisissez un nom descriptif pour le type d'affichage.

Nous recommandons de donner au type d'écran un nom qui décrit ses dimensions. Dans cet exemple, nous appellerons le type d'affichage « 1920×1080 ».

6. Cliquez sur Next.
7. Sur la page Specify Resolution, saisissez les informations suivantes :
   • Width – 1920
   • Height – 1080



8. Cliquez sur Finish.

Maintenant que nous avons un type d'affichage, nous allons ajouter une unité d'affichage.

Pour notre exemple, nous aurons besoin d'une unité d'affichage utilisant le type d'affichage que nous avons créé.

Note : Cette étape décrit comment créer une nouvelle unité d'affichage. Si vous souhaitez installer un écran LED sur un écran existant, vous devez lui attribuer le type d'affichage. L’attribution des types d’affichage peut être effectuée dans l’onglet Display Type de la section Settings de la fenêtre Display Unit Properties. Pour plus d'informations, consultez Unités d'affichage.

Pour créer une unité d'affichage :

1. Pour une meilleure organisation, nous vous recommandons, pour ce tutoriel, de créer un dossier intitulé « Écrans LED » pour votre unité d'affichage.
2. Dans le dossier Écrans LED, créez l'unité d'affichage. Saisissez les informations suivantes :
• Welcome – Entrez le nom « Écran LED à résolution différente ».
• Display Type – Sélectionnez le type d'affichage créé dans Étape 1 – Ajouter un type d’affichage.



• Loop Policy – La politique de boucle n'a pas d'importance pour la configuration de l'écran LED; vous pouvez donc sélectionner la politique de boucle que vous souhaitez utiliser ou sélectionner la politique de boucle par défaut.



3. Ouvrez la fenêtre Display Unit Properties et accédez à General > Players.

4. Cliquez sur Add, puis sélectionnez le lecteur que vous utiliserez pour afficher votre contenu.

Pour notre exemple, nous devrons configurer l'unité d'affichage créée dans Étape 2 – Ajouter une unité d'affichage pour utiliser une image de 300x200 pixels, représentant le sous-ensemble du contenu vidéo que vous souhaitez afficher.

Pour configurer le cadre :

1. Ouvrez la fenêtre Display Unit Properties de votre unité d'affichage et accédez à Day Parts > Day Parts.

Une partie de jour par défaut est indiquée dans le champ.



2. Sélectionnez la partie de jour par défaut, puis cliquez sur Edit.



3. La boîte de dialogue Day Part Properties s'ouvre. Accédez à l’onglet Frames.



4. Sélectionnez le cadre « Plein écran » par défaut et cliquez sur Edit.
• Onglet General – Remplacez « Fullscreen » par « Subset ».
• Onglet Policy – La politique de boucle n'a pas d'importance pour la configuration de l'écran LED; vous pouvez donc sélectionner la politique de boucle que vous souhaitez utiliser ou sélectionner la politique de boucle par défaut.
5. Cliquez sur OK.
6. Sous Layout, définissez les éléments suivants :
• Geometry – « In Pixels »
• Width – « 300 »
• Height – « 200 »



7. Cliquez sur OK.

Cette étape décrit comment réserver une seule campagne à afficher sur un écran LED.

Pour réserver une campagne :

1. Ajoutez une campagne. Portez une attention particulière aux pages suivantes dans l’assistant Add Campaign Wizard :
• Welcome – Nommez la campagne « LED Screen ».
• Display Unit Targeting – Sélectionnez l'unité d'affichage pour y réserver votre campagne (voir Étape 2 – Ajouter une unité d'affichage).



• Ad Copy Selection – Sélectionnez la copie publicitaire à attribuer à la campagne. La durée de la copie publicitaire n'a pas d'importance pour la configuration de l'écran LED.

Fini! Vous avez maintenant configuré une lecture sur un écran LED partiel avec différents formats d'image.
