Écrans LED - Différents formats d'image (configuration du cadre et du lecteur)

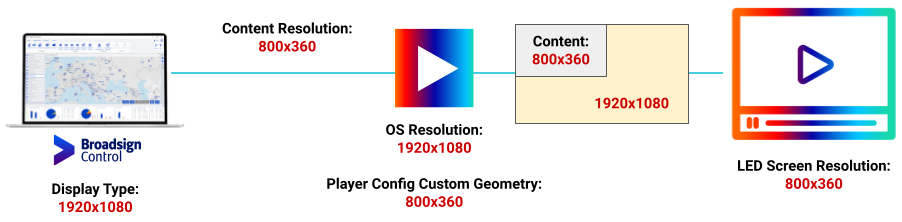

Cette page décrit la configuration permettant d'afficher du contenu vidéo sur un écran LED, lorsque celui-ci n'a pas le même format d'image que votre lecteur ou la résolution de votre système d'exploitation.

Ce tutoriel et Écrans LED - Différents formats d'image (Configuration avec cadre uniquement) auront le même résultat. Cependant, le tutoriel actuel peut s'avérer plus difficile à configurer et à maintenir car il utilise une géométrie personnalisée, ce qui nécessite des configurations de lecteur différentes pour chaque résolution. La géométrie personnalisée modifie la géométrie de tous les cadres et de l'ensemble de l'affichage.

Il se peut que votre écran LED n'ait pas le même format d'image que votre lecteur ou la résolution de votre système d'exploitation. Si vous souhaitez tout de même que ce contenu vidéo soit lu sur tout l'écran, vous devez effectuer une configuration spécifique dans Broadsign Control Administrator.

Prérequis

Avant de configurer cette fonctionnalité, assurez-vous d’être familiarisé avec les éléments suivants :

Flux de travail

De manière générale, la procédure de configuration d'un écran LED avec différentes résolutions est la suivante :

  1. Ajouter un type d'affichage
  2. Ajouter une unité d'affichage
  3. Configurer un cadre
  4. Configurer la géométrie personnalisée au niveau du cadre
  5. Configurer votre lecteur pour attribuer la configuration
  6. Réserver une campagne

Les types d'affichage décrivent les caractéristiques d'affichage du matériel d'écran utilisé sur le réseau. Lorsque vous créez une unité d'affichage, vous devez lui attribuer un type d'affichage. Le type d'affichage indique la résolution d'affichage utilisée par le matériel, ainsi que son orientation.

Pour plus de détails sur les types d'affichage, voir Types d'affichage.

Pour ajouter un type d'affichage :

  1. Parmi les onglets de ressources situés à gauche, sélectionnez Display Types.
  2. Dans le ruban « Network Setup », cliquez sur l'icône Display Type.

  3. Dans la boîte de dialogue Select a folder, sélectionnez Display Types.

  4. Cliquez sur OK.

    5. L'assistant Add Display Type Wizard s'ouvre.

  5. Saisissez un nom descriptif pour le type d'affichage.

    6. Nous recommandons de donner au type d'écran un nom qui décrit ses dimensions. Dans cet exemple, nous appellerons le type d'affichage « 1920×1080 ».

  6. Cliquez sur Next.
  7. Sur la page Specify Resolution, saisissez les informations suivantes :
    • Width – 1920
    • Height – 1080

  8. Cliquez sur Finish.

Maintenant que nous avons un type d'affichage, nous allons ajouter une unité d'affichage.

Pour notre exemple, nous aurons besoin d'une unité d'affichage utilisant le type d'affichage que nous avons créé.

Note : Cette étape décrit comment créer une nouvelle unité d'affichage. Si vous souhaitez installer un écran LED sur un écran existant, vous devez lui attribuer le type d'affichage. L’attribution des types d’affichage peut être effectuée dans l’onglet Display Type de la section Settings des propriétés de l’unité d’affichage. Pour plus d'informations, consultez Unités d'affichage.

Pour créer une unité d'affichage :

  1. Pour une meilleure organisation, nous vous recommandons, pour ce tutoriel, de créer un dossier intitulé « Écrans LED » pour votre unité d'affichage.
  2. Dans le dossier Écrans LED, créez l'unité d'affichage. Veuillez saisir les informations suivantes :
    • Welcome – Entrez le nom « Écran LED à résolution différente ».

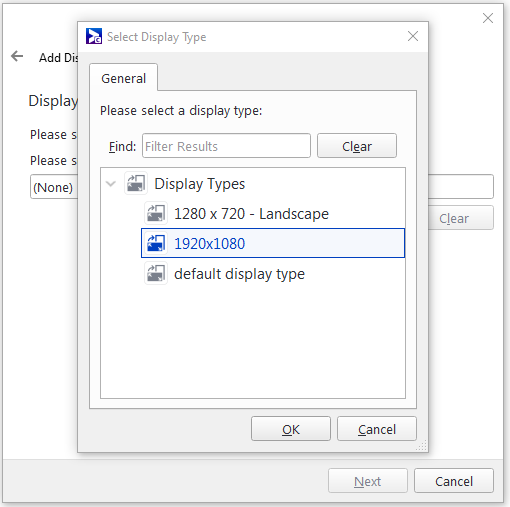

    • Display Type – Sélectionnez le type d'affichage créé dans Étape 1 – Ajouter un type d’affichage.

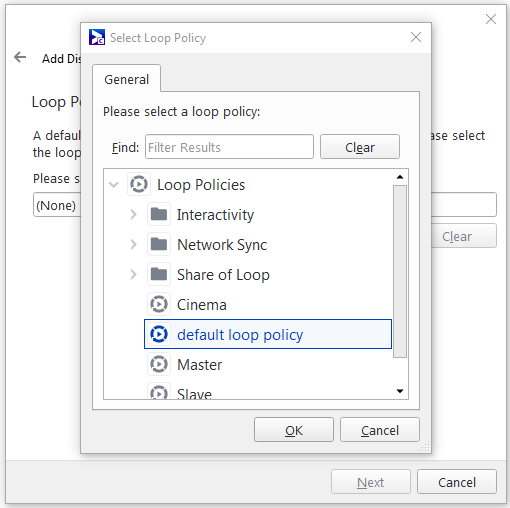

    • Loop Policy – La politique de boucle n'a pas d'importance pour la configuration de l'écran LED; vous pouvez donc sélectionner la politique de boucle que vous souhaitez utiliser ou sélectionner la politique de boucle par défaut.

  3. Ouvrez la fenêtre Display Unit Properties et accédez à General > Players.

  4. Cliquez sur Add, puis sélectionnez le lecteur que vous utiliserez pour afficher votre contenu.

Pour notre exemple, nous devrons configurer l'unité d'affichage créée dans Étape 2 – Ajouter une unité d'affichage pour utiliser une image de 300x200 pixels, représentant le sous-ensemble du contenu vidéo que vous souhaitez afficher.

Pour configurer le cadre :

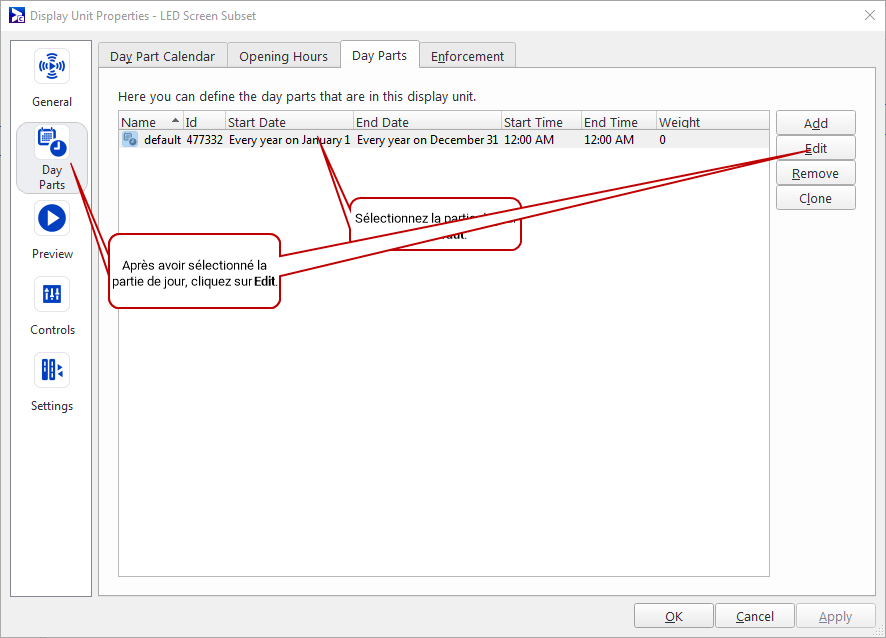

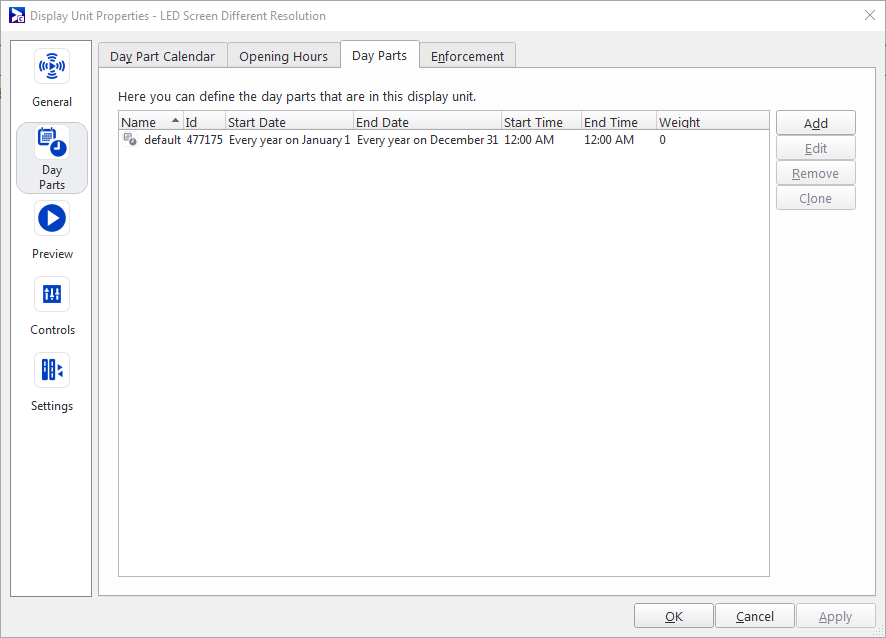

  1. Ouvrez la fenêtre Display Unit Properties de votre unité d'affichage et accédez à Day Parts > Day Parts.

    2. Une partie de jour par défaut est indiquée dans le champ.

  2. Sélectionnez la partie de jour par défaut, puis cliquez sur Edit.

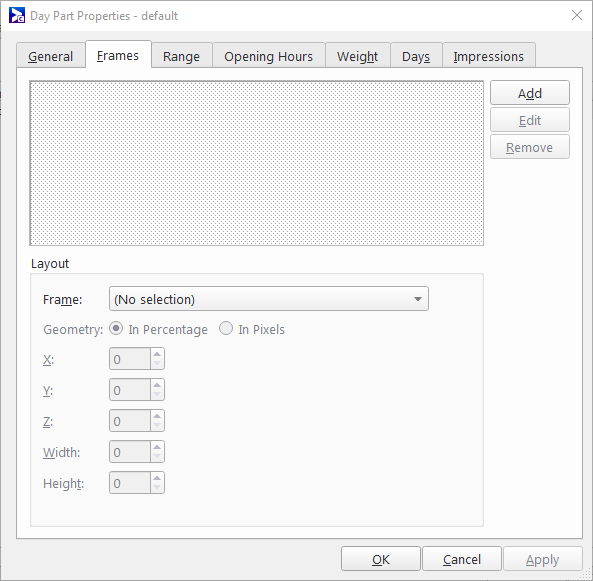

  3. La boîte de dialogue Day Part Properties s'ouvre. Accédez à l’onglet Frames.

  4. Sélectionnez le cadre « Plein écran » par défaut et cliquez sur Edit.
    • Onglet General – Remplacez « Fullscreen » par « Subset ».
    • Onglet Policy – La politique de boucle n'a pas d'importance pour la configuration de l'écran LED; vous pouvez donc sélectionner la politique de boucle que vous souhaitez utiliser ou sélectionner la politique de boucle par défaut.
  5. Cliquez sur OK.

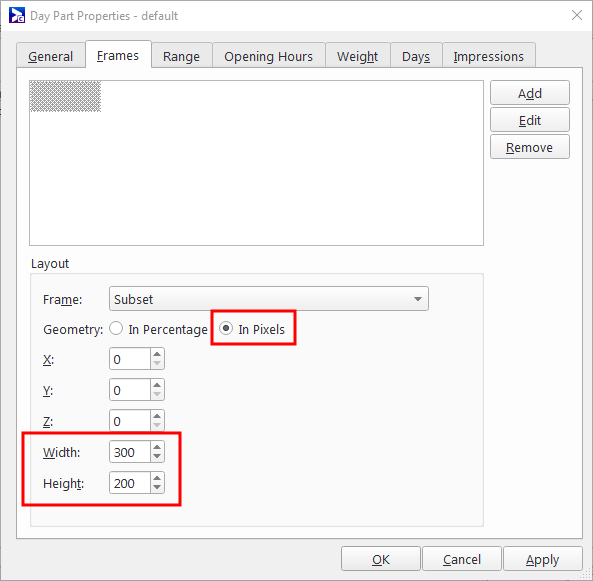

  6. Sous Layout, définissez les éléments suivants :
    • Geometry – « In Pixels »
    • Width – « 300 »
    • Height – « 200 »

  7. Cliquez sur OK.

Dans notre exemple, nous aurons besoin d'un profil de configuration avec une géométrie personnalisée de 800x600 pour accueillir le contenu vidéo.

Pour créer un profil de configuration :

  1. Créez une configuration.
  2. Saisissez les informations suivantes :
    • Welcome – Pour ce tutoriel, nommez la configuration « Écran LED ».
    • Configuration Type – Sélectionnez Player.

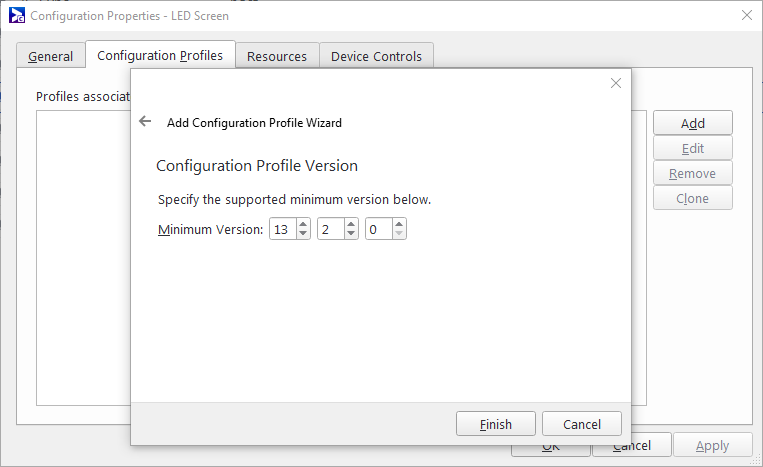

  3. Ouvrez la fenêtre Configuration Properties, puis allez à l'onglet Configuration Profiles. Cliquez sur Add.
  4. Saisissez les informations suivantes :
    • Welcome – Saisissez le nom et le numéro de version du lecteur, par exemple, « Écran LED - Lecteur v13.2 ».
    • Configuration Profile Version – Indiquez le numéro de version correspondant à votre lecteur, par exemple « 13.2.0 ».

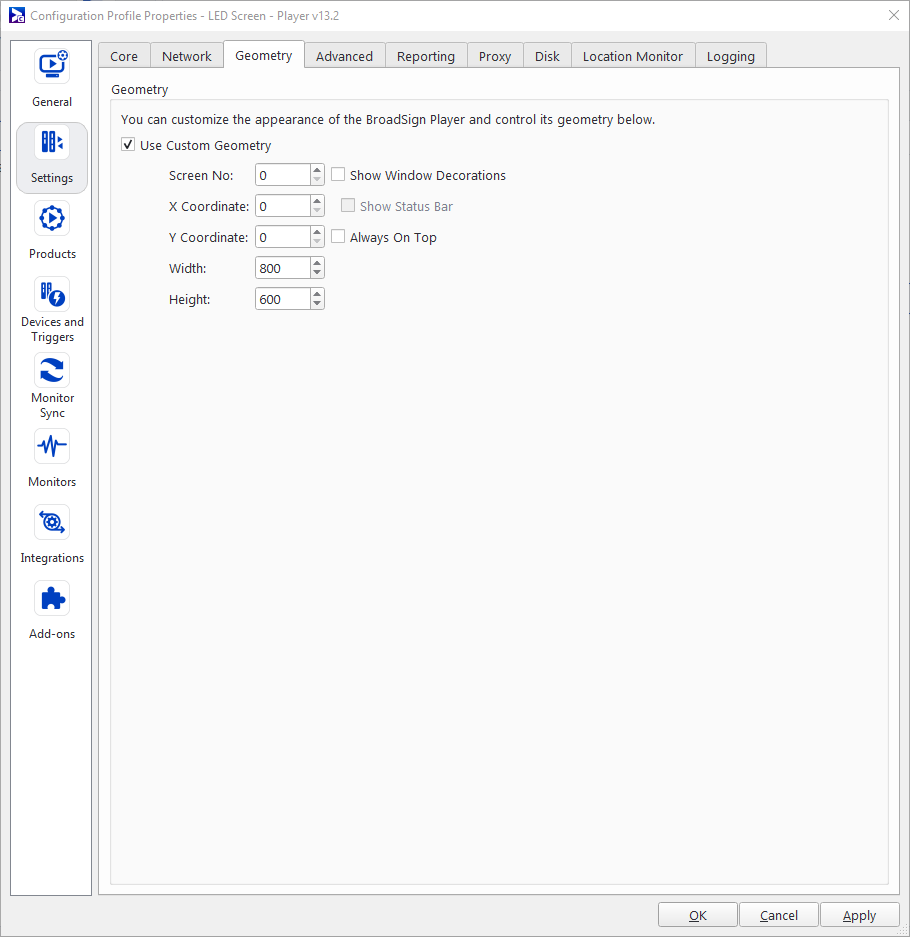

  5. Ouvrez la fenêtre Configuration Profile Properties et accédez à Settings > Geometry.

  6. Cochez la case Use Custom Geometry et configurez les éléments suivants :

    • Width – 800
    • Height – 600
  7. Décochez Show Window Decorations.
  8. Cliquez sur OK.

Vous devez ajouter votre profil de configuration au lecteur qui sera utilisé pour afficher votre contenu.

Pour configurer votre lecteur :

  1. Ouvrez le lecteur en double-cliquant dessus.

    La fenêtre Player Properties s'ouvre.

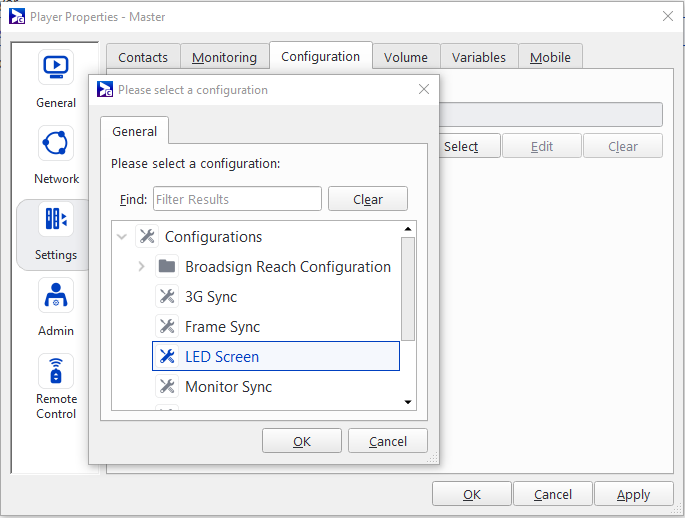

  2. Accédez à Settings > Configuration, puis cliquez sur Select.
  3. Ajoutez le profil de configuration Écran LED que vous avez créé dans Étape 4 – Configurer la géométrie personnalisée.

  4. Cliquez sur OK.

Cette étape décrit comment réserver une seule campagne à afficher sur un écran LED.

Pour réserver une campagne :

  1. Ajoutez une campagne. Portez une attention particulière aux pages suivantes dans l’assistant Add Campaign Wizard :
    • Welcome – Nommez la campagne « LED Screen ».

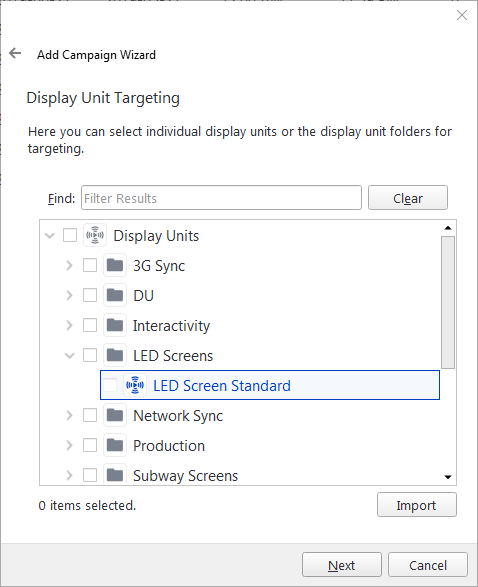

    • Display Unit Targeting – Sélectionnez l'unité d'affichage pour y réserver votre campagne (voir Étape 2 – Ajouter une unité d'affichage).

    • Ad Copy Selection – Sélectionnez la copie publicitaire à attribuer à la campagne. La durée de la copie publicitaire n'a pas d'importance pour la configuration de l'écran LED.

Fini!Vous avez maintenant configuré une lecture sur écran LED avec différents formats d'image.
