Les ressources du serveur Edge représentent les PC exécutant l'application Broadsign Control Edge Server. De cette façon, les serveurs Edge sont similaires aux ressources des lecteurs dans Broadsign Control Administrator.
Les serveurs Edge sont des référentiels de contenu dédiés que les lecteurs peuvent utiliser pour mieux contrôler la bande passante consommée par un réseau de Broadsign Control Players.
Note : Les serveurs Edge et les lecteurs sont des ressources uniques dans Broadsign Control en ce qu'ils sont tous deux des produits (Broadsign Control Player et Broadsign Control Edge Server) et ressources ( lecteur et serveur edge). Par convention, une fois que vous enregistrez l'un de ces produits, nous ne le désignons plus par son nom de produit, mais par son nom de ressource.
Utilisation du serveur Edge
Lorsqu'un fichier multimédia est demandé et téléchargé par un lecteur utilisant le serveur Edge, le serveur Edge conserve une copie du fichier localement, permettant à tout autre PC de lecture de le récupérer sans revenir au cluster de Broadsign Server.
Le diagramme suivant montre une configuration réseau Broadsign sans serveurs périphériques, où cinq PC de lecture différents demandent tous le même contenu :
Pour chaque PC de lecture nécessitant un élément de contenu, une demande est adressée au serveur et le contenu est transféré. Comme il y a cinq PC de lecture dans l'exemple ci-dessus, cela entraîne cinq requêtes et cinq transferts de fichiers depuis le cluster Broadsign Server.
La situation change lors de l’utilisation d’un serveur Edge. Bien que les cinq PC de lecture aient besoin du contenu, il n'y a qu'une seule demande et un seul transfert effectués depuis le cluster Broadsign Server. Toutes les demandes ultérieures sont traitées par le serveur Edge.
L'attribution d'un serveur Edge à utiliser comme référentiel de contenu d'un lecteur s'effectue via les dossiers du lecteur. Dans l’onglet Edge Serveurs de la boîte de dialogue Player Folder Properties, une ou plusieurs ressources de serveur Edge peuvent être ajoutées et supprimées. Tous les lecteurs présents dans ce dossier téléchargeraient alors leurs fichiers multimédias à partir de ces serveurs périphériques.
Nom du serveur Edge vs nom d'hôte
Le nom d’hôte des ressources du serveur Edge est leur nom DNS ou leur adresse IP. Il s'agit de l'adresse réseau que tous les lecteurs assignés à ce serveur de périphérie comme référentiel de contenu utiliseront pour communiquer avec lui. Le nom du serveur Edge est un identifiant à des fins pratiques et n'a aucun impact sur la connectivité réseau.
Si vous sélectionnez Edge Serveurs dans les onglets de ressources sur la gauche, puis cliquez avec le bouton droit n'importe où dans la zone de travail, vous verrez ce menu :
- Edit Edge Server – Ouvre la boîte de dialogue Edge Server Properties.
- Add Edge Server Folder – Ouvre la boîte de dialogue Add Folder Wizard.
- Edit Folder – Ouvre la boîte de dialogue Edge Server Folder Properties.
- Download Report – Génère le rapport de téléchargement. Voir Rapport de téléchargement.
- Bandwidth Report – Génère le rapport de bande passante. Voir Rapport de Bande passante.
- Incident Report – Génère le rapport d’incident. Voir Rapport d'incident.
- Network Health Report – Génère le rapport sur l’état du réseau. Voir Rapport sur l'état du réseau.
- Network Status Report – Génère le rapport d’état du réseau. Voir Rapport d'état du réseau.
- Service Panel – Ouvre le panneau de service pour le serveur Edge sélectionné. Voir Panneau de service.
Pour des informations générales sur l'ajout, la modification et la désactivation des ressources, consultezAperçu - Ressources.
Comme pour les lecteurs, vous devez enregistrer les serveurs Edge avant de pouvoir les utiliser comme ressources dans votre réseau. Voir Enregistrements.

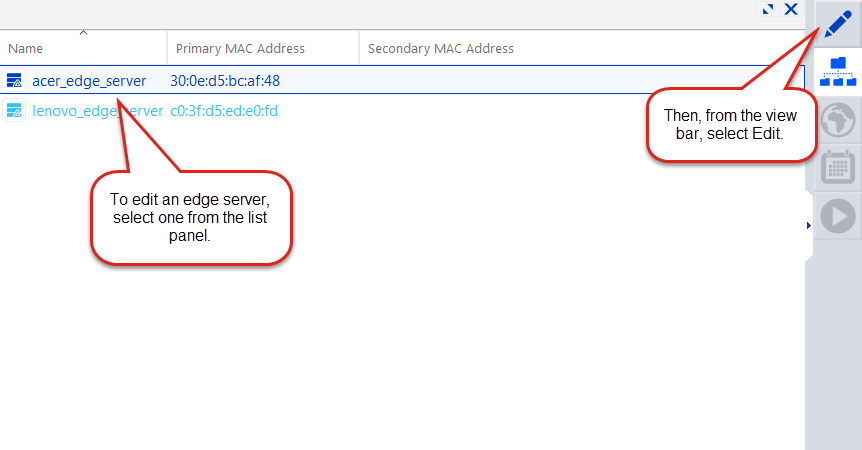

Pour modifier un serveur Edge, utilisez l’une des méthodes suivantes :
-
Dans le panneau de liste, sélectionnez un serveur Edge. Ensuite, dans la barre d’affichage, sélectionnez Edit.
- Dans le panneau de liste, double-cliquez sur un serveur Edge.
Les propriétés du serveur Edge contiennent les sections suivantes :
L'onglet «Upstream»
Si nécessaire, les informations de connexion d'un site FTP en amont peuvent être saisies dans l'onglet Upstream de la boîte de dialogue Edge Server Properties. Ceci s'applique uniquement aux serveurs Edge utilisant des serveurs FTP, qui sont utilisés par Broadsign Control pour intégrer et utiliser des solutions de multidiffusion tierces (généralement par satellite).
L'onglet Sources
L'onglet Sources du groupe General de la boîte de dialogue Edge Server Properties vous permet d'enchaîner un ou plusieurs Broadsign Control Edge Servers ensemble. Cette disposition permet au serveur périphérique concerné d'obtenir son contenu à partir de l'un des serveurs périphériques sources spécifiés et d'effectuer une rotation entre les sources si l'une d'entre elles est en panne.
Vous pouvez associer un serveur Edge source à votre serveur Edge en cliquant sur le bouton Add dans l'onglet Sources. Cela entraînera l'apparition d'un sélecteur de ressources, qui vous permettra de sélectionner les serveurs Edge sources que vous souhaitez associer au serveur Edge que vous modifiez.
L'onglet «Folders»
Ici, vous pouvez voir à quels dossiers de lecteur ce serveur Edge est associé. Tous les lecteurs dans ces dossiers ou sous-dossiers demanderont leur contenu au serveur Edge. Vous pouvez ajouter ou supprimer des dossiers de lecteur pris en charge par ce serveur Edge en cliquant sur Add ou Remove.

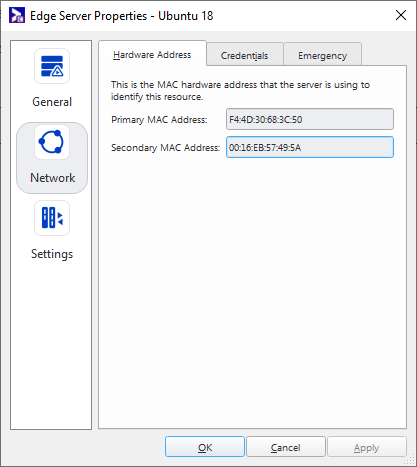

L'onglet «Hardware Address»
L'ajout d'un nouveau serveur Edge au réseau nécessite un nouvel enregistrement. Étant donné que chaque serveur Edge est identifié de manière unique par son adresse MAC, chaque enregistrement doit utiliser une adresse MAC différente. Les inscriptions en double seront rejetées. Pour plus d'informations, voir Enregistrer un lecteur.
L'onglet «Credentials»
Vous pouvez ajouter une empreinte de clé publique à votre serveur Edge. Cette option est utile lors du dépannage d'un problème d'adresses MAC en double.
L'onglet «Emergency»
Le serveur Edge intègre un serveur HTTP simple pour répondre aux demandes d'urgence des lecteurs. Activez cette fonctionnalité uniquement si nécessaire pour ne pas ouvrir de ports inutiles dans les déploiements qui ne le nécessitent pas.
Le proxy de message d'urgence du serveur Edge, lorsqu'il est activé, recevra les requêtes HTTPS des lecteurs pour les packages x-html sur le port 8888 et recherchera un en-tête HTTP spécifique indiquant l'URL de destination. Le serveur Edge effectuera ensuite de manière asynchrone les requêtes en amont vers Internet pour récupérer les packages x-html en envoyant un HTTP HEAD toutes les secondes définies dans le champ Outbound request throttle à l'URL spécifiée. Le serveur Edge régulera les demandes en amont pour des URL de messages d'urgence identiques à une fois toutes les secondes définies dans le champ Outbound request throttle.
Note : Lors de l'installation d'un serveur Edge avec serveur HTTP intégré activé, assurez-vous que le port 8888 est ouvert sur votre réseau.
Une fois qu'un message d'urgence est téléchargé, le serveur Edge le servira sous forme de fichier statique à tous les lecteurs. Il le désactivera également en supprimant le fichier, ce qui entraînera le renvoi de réponses 404 non trouvées au lecteur.
- Si la réponse est autre que 200, le serveur Edge ignore la réponse.
- Si la réponse est 200, le serveur Edge effectue un HTTP GET complet. Le contenu de la réponse URL est envoyé aux lecteurs connectés au serveur edge et s'affiche dans un navigateur, en plein écran. Le message d'urgence est désormais considéré comme « actif ».
- Les requêtes HTTP HEAD du serveur Edge vers le serveur distant continuent toutes les secondes définies dans le champ Outbound request throttle jusqu'à ce que le serveur Edge reçoive une réponse autre que 200 (par exemple, 404 introuvable). Dans ce cas, le serveur Edge utilise la réponse pour désactiver le message d’urgence et revenir à la boucle normale.
Note : Lorsqu'ils sont actifs, les messages d'urgence interrompent la boucle et s'affichent en plein écran.
Un serveur Edge peut avoir plusieurs lecteurs demandant différentes URL d'urgence et traitera chacune d'elles en conséquence.
Pour plus d'informations, voir L'onglet «Emergency» dans les propriétés des profils de configuration.
L'onglet Contacts
Les contacts du serveur Edge reçoivent des notifications par courrier électronique lorsque leur système de serveur Edge correspondant passe à l'état MIA (Missing In Action) et lorsqu'il récupère de cet état. Les serveurs Edge interrogent le Broadsign Server à intervalles réguliers. Broadsign Server considère qu'un système de serveur Edge est MIA s'il n'interroge pas le serveur comme prévu, soit parce que sa connexion réseau a été interrompue, soit parce que le matériel exécutant l'application du serveur Edge a perdu son alimentation, soit parce que l'application logicielle du serveur Edge exécutée sur celui-ci s'est arrêtée de manière anormale. Broadsign Server procède à l'envoi d'un e-mail à tous les contacts du serveur Edge les informant du système MIA afin qu'ils puissent agir pour résoudre tout problème.
Les contacts attribués à un serveur Edge peuvent être affichés dans l'onglet Contacts de la boîte de dialogue Edge Server Properties. D'autres contacts peuvent être ajoutés ou supprimés dans cet onglet.
L'onglet «Monitoring»
L'onglet Monitoring de la boîte de dialogue Edge Server Properties vous permet d'associer des seuils d'incident à vos serveurs Edge, ce qui vous aidera à traiter rapidement tout problème pouvant survenir. Gardez à l’esprit que tous les seuils d’incident définis au niveau du serveur Edge remplaceront tous les seuils d’incident applicables au niveau du domaine.
Vous pouvez associer un seuil d’incident à votre serveur Edge en cliquant sur le bouton Add dans l’onglet Monitoring. Cela fera apparaître l'assistant Add Incident Threshold Wizard, qui vous permettra de sélectionner le type d'incident à l'aide de la liste déroulante et de définir les options d'escalade du seuil. Le seuil d'incident qui peut être défini sur cette ressource est MIA.
L'onglet Configuration
Les paramètres d'un serveur Edge, tels que son taux d'interrogation ou sa taille de cache, peuvent être modifiés via Broadsign Control Administrator en lui attribuant un profil de configuration de serveur Edge. Un profil de configuration de serveur Edge est un modèle de valeurs de service et de paramètres prédéfinies fournies par Broadsign Control.
Pour attribuer un profil de configuration de serveur Edge à un système de serveur Edge, le profil doit être lié au serveur Edge. Cela se fait dans l'onglet Configuration du groupe Settings de la boîte de dialogue Edge Server Properties, accessible en sélectionnant l'option Edit Edge Server dans le menu contextuel du serveur Edge. Dans l’onglet Configuration, cliquez sur le bouton Select et choisissez le profil souhaité. Lorsque le serveur de périphérie correspondant interroge à nouveau Broadsign Server, il appliquera les nouveaux paramètres de configuration.
Note : Lorsqu'un profil de configuration distant est attribué à un serveur Edge, il n'obéit plus à son fichier de configuration local. Cependant, lorsqu'un paramètre est introuvable dans la configuration à distance, le serveur Edge revient à ses paramètres de configuration locaux. Pour réutiliser le fichier local, le profil de configuration à distance doit être dissocié du serveur Edge à l'aide de l'option Clear dans l'onglet Configuration du groupe Settings de la boîte de dialogue Edge Server Properties.
Dans le panneau de liste de la vue explorateur, chaque ressource possède un menu de sélection de colonne. Ce menu vous permet de configurer le panneau de liste pour afficher les informations souhaitées.
Pour accéder au menu de sélection des colonnes d'une ressource :
- Dans la barre d'affichage, sélectionnez Explorer view.
- Dans le panneau de liste, placez votre curseur sur l'en-tête du panneau.
- Faites un clic droit, et le menu de sélection des colonnes apparaîtra.
-
Sélectionnez autant d'options de colonnes que vous le souhaitez.
- Id – Indique le numéro d’identification unique de la ressource.
- Active – Indique si la ressource est dans un état « actif » ou « inactif ».
- Folder Id – Indique le numéro d’identification unique du dossier de ressources.
- Domain Id – Indique le numéro d’identification unique du domaine. Voir La section «General».
- Primary MAC Address – L’adresse MAC principale du serveur Edge. Voir Enregistrement du système.
- Secondary MAC Address – L’adresse MAC secondaire du serveur Edge. Voir Enregistrement du système.
- Statut de découverte
- Configuration Id – Le numéro d’identification unique du profil de configuration associé à ce serveur Edge. Voir Profils de configuration - Serveurs Edge.
- Public Key Fingerprint – Un code alphanumérique unique que Broadsign attribue au serveur Edge, lors de l'enregistrement.
- Remote Reboot – Date/heure de la dernière demande de redémarrage du serveur Edge.
- Remote Clear Database – Date/heure de la dernière demande adressée au serveur Edge pour effacer sa base de données.
- Username – Utilisateur pour le serveur en amont (FTP).
- base – Le chemin d’accès absolu au fichier local sur l’emplacement en amont (serveur FTP) pour les copies publicitaires téléchargées.
- Upstream Flag – Indique si le serveur Edge possède un emplacement en amont (serveur FTP) :
- 0 = Le serveur Edge n’a pas d’emplacement en amont.
- 1 = Le serveur Edge a un emplacement en amont.
- Upstream Url – Emplacement en amont (serveur FTP) où le serveur Edge téléchargera les copies publicitaires.
- Upstream Port – Port de connexion à l’emplacement en amont (serveur FTP, la valeur par défaut est 21).
- Hostname – L’adresse du serveur Edge (IP ou nom d’hôte) telle que définie manuellement dans les propriétés de la ressource. Voir La section «General».
- Emergency Enabled – Affiche 1 (vrai) ou 0 (faux) si le serveur Edge est configuré pour agir comme proxy de message d'urgence. Voir L'onglet «Emergency».
- Emergency Request Frequency – L'intervalle auquel le serveur Edge effectuera sa vérification auprès du serveur de messages d'urgence distant.
